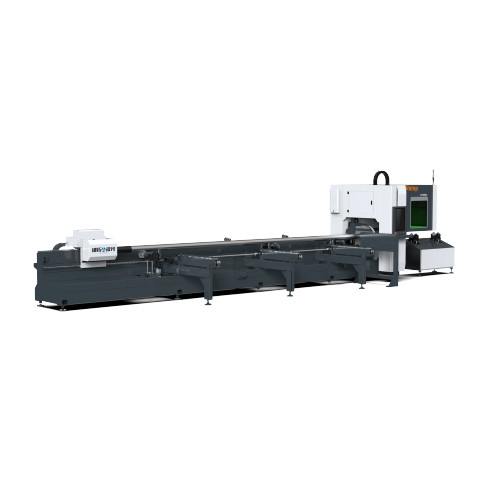

Mandril de precisão avançado para aplicações em tubos de laser

Quantidade de pedido mínimo:1

Atributos do produto
Embalagem & Entrega

Atributos do produto

Modelo: 2-3-1

marca: LASER RATOP

Embalagem & Entrega

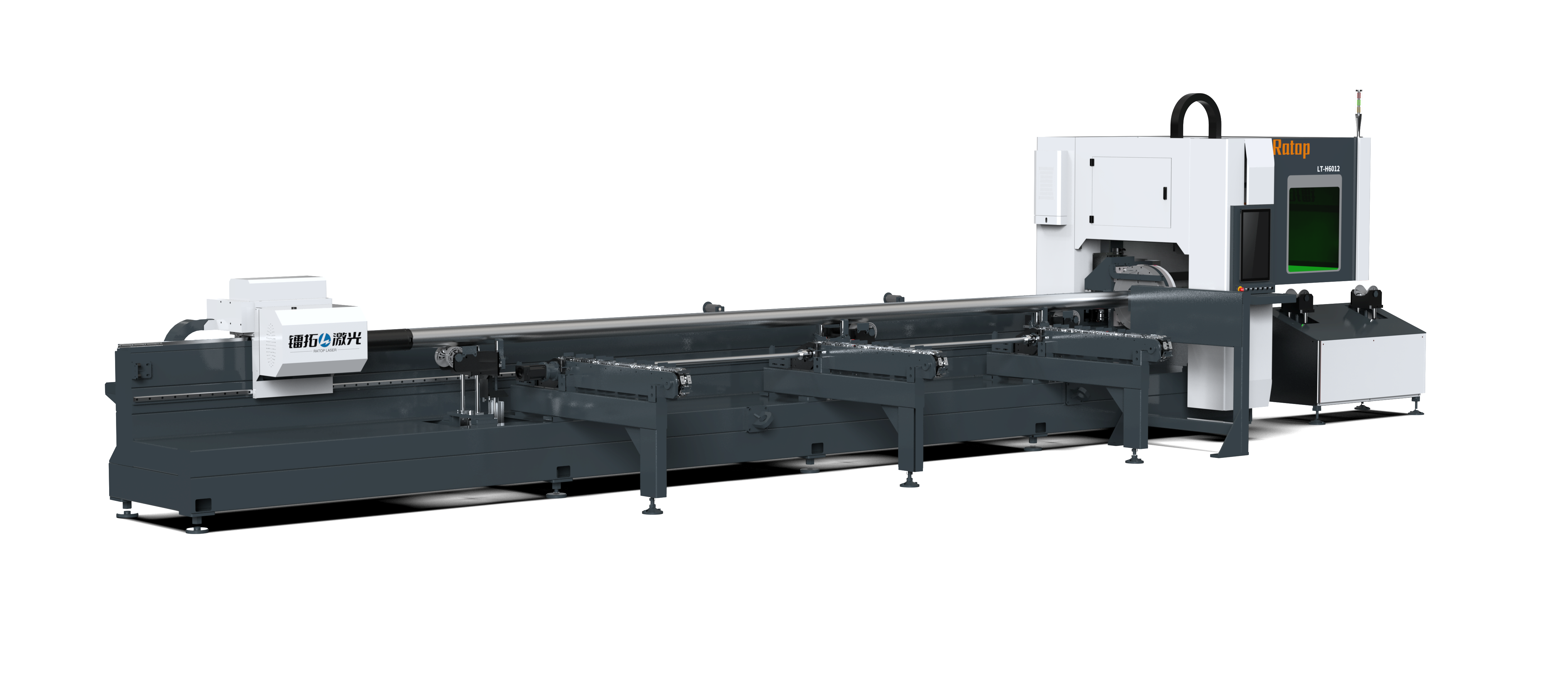

A máquina de corte de tubo a laser com mandril duplo de precisão é uma ferramenta industrial avançada projetada para processamento de alta precisão de materiais tubulares, combinando fixação estável de mandril duplo, recursos de corte multieixos e produção em lote eficiente para aplicações de fabricação.

Vantagens

Os principais pontos fortes desta máquina residem na sua precisão e estabilidade: o sistema de mandril duplo segura os tubos com segurança (mesmo peças longas ou finas) para eliminar a vibração e a deflexão durante o corte, garantindo uma precisão consistente em todo o comprimento do material. Ele suporta cortes complexos e multiângulos (por exemplo, chanfros, ranhuras ou contornos irregulares) por meio de seu cabeçote laser multieixos, reduzindo a necessidade de reposicionamento manual e aumentando a eficiência da produção. O sistema automatizado de alimentação e fixação permite o processamento contínuo em lote, enquanto o laser de alta potência proporciona cortes limpos e sem rebarbas que minimizam o trabalho de pós-processamento. Além disso, sua estrutura robusta garante estabilidade operacional de longo prazo e a interface de controle fácil de usar simplifica a programação para diversas tarefas de corte.

Nossa máquina de corte a laser de fibra, máquina de corte de tubo a laser de fibra (também conhecida como máquina de corte a laser de tubo) e máquina de solda a laser combinam alta precisão, operação estável e desempenho eficiente, atendendo perfeitamente às necessidades de processamento de chapas metálicas, tubos e projetos de soldagem em todos os setores. Apoiados por um rigoroso controle de qualidade, serviço pós-venda atencioso e entrega rápida, nos dedicamos a fornecer soluções confiáveis. Dê as boas-vindas aos clientes globais para consultar e cooperar para o sucesso mútuo.

apresentação do produto:

O cortador de tubos a laser de fibra de dupla aderência Laituo Laser apresenta alimentação de feixe totalmente automática (opcional), reduzindo os requisitos do operador e aumentando a eficiência do processamento. Seu sistema automatizado de reconhecimento de seções transversais suporta a alimentação de materiais mistos e recupera automaticamente os parâmetros do processo do banco de dados. Equipada com software de corte profissional e uma biblioteca abrangente de parâmetros, esta máquina foi projetada principalmente para corte a laser de tubos de aço carbono, tubos de aço inoxidável e materiais semelhantes.

Superioridade do produto:

1. A máquina de corte de tubo a laser é baseada no sistema Baichu CNC que é baseado no sistema operacional Windows. Possui uma plataforma especial e integra o módulo de função especial de controle de corte a laser. Possui função poderosa e boa interface homem-máquina.

2. O software profissional de corte de tubos é uma tecnologia central que permite às máquinas de corte de tubos CNC alcançar 'corte contínuo e alta eficiência', servindo como a solução fundamental para a conservação de materiais e melhoria da eficiência de corte.

3. A cabeça de corte a laser de fibra capacitiva possui alta precisão de detecção, resposta sensível e desempenho mais estável e confiável.

4. O dispositivo exclusivo de mandril mantém contato constante com a superfície do tubo durante a alimentação e rotação. A força de suporte é ajustada de acordo com as especificações do tubo para garantir um suporte eficaz, evitar a flacidez do tubo, minimizar a oscilação axial durante a rotação e aumentar a precisão da usinagem.

5. O empacotamento e alimentação totalmente automatizados (opcional) reduzem os requisitos do operador e aumentam a eficiência do processamento.

6. O sistema de reconhecimento automático da posição da solda do tubo CCD (opcional) detecta e evita automaticamente as posições da solda para garantir a qualidade do corte:

A válvula servo proporcional de alta precisão controla com precisão a pressão do gás auxiliar de corte e a força de fixação do mandril para obter um desempenho de corte ideal.

tamanho do produto:

Model	RT-H6012	RT-H6016	RT-H6024	RT-H6036
Power(W)	1500-3000	2000-6000	3000-6000	3000-6000
Cutting capacity(mm)	O10-120 □10x10-120x120	O12-160□12x12-160x160	O16-240□16x16-240×240	O20-360□20x20-360×360
X、Yaxes Positioningaccuracy(mm/m)	±0.05	±0.05	±0.05	±0.05
X、Y-axes repeatability(mm)	±0.03	±0.03	±0.03	±0.03
Max.length of tube(mm)	≤6400	≤6400	≤6400	≤6500
Max.acceleration(g)	1.5	1.5	1.5	1.0
Maximum idle speed(m/min)	100	100	100	100
Max.rotating speed of chucks( r p m )	200	150	150	150
External dimensions( m m )	L9500×W1780×H2410	L9500×W1780×H2410	L9500×W1780×H2410	L12250×W2350×H2600
Powersupply requirements(V)	380	380	380	380

Please refer to the technical proposal for detall

Exibição de amostra:

área de aplicação:

Indústria moveleira: esquadrias de móveis em aço inoxidável/aço carbono, expositores e acessórios para banheiros.

Equipamentos de ginástica: esteira, bicicleta ergométrica e estruturas tubulares metálicas de racks de treinamento abrangentes.

Fabricação de automóveis: sistema de escapamento, componentes do chassi, estrutura do assento, estrutura anti-roll.
